ما هو المفاعل الكهربائي؟

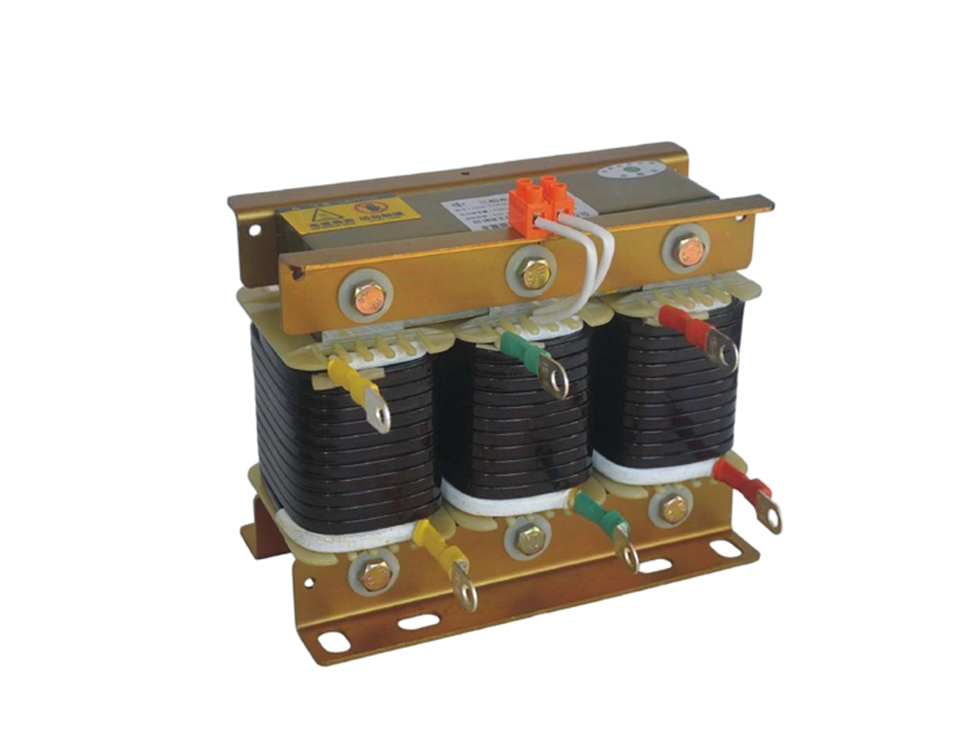

المفاعل الكهربائي، المعروف أيضًا باسم محث أنظمة الطاقة، هو مكون كهرومغناطيسي سلبي يستخدم على نطاق واسع في الشبكات الكهربائية ذات الجهد المنخفض والمتوسط. الجهاز الموضح في الصورة عبارة عن مفاعل ثلاثي الطور ، تم تجميعه بثلاثة ملفات نحاسية مستقلة مثبتة على إطار قلب حديدي مصفح، مثبت على حامل تثبيت معدني ذهبي. تحدد أطراف الأسلاك المرمزة بالألوان باللون الأصفر والأخضر والأحمر منافذ الاتصال ثلاثية الطور لسهولة توصيل الأسلاك وتحديد الطور. الكتلة الطرفية البرتقالية الصغيرة الموجودة في الأعلى مخصصة للأسلاك المساعدة ومراقبة درجة الحرارة.

يعمل المفاعل في جوهره على مبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر ملفات النحاس، فإنه يولد مجالًا مغناطيسيًا مستقرًا داخل قلب الحديد، مما يخلق مفاعلة حثية تحد من تغيرات التيار المفاجئة. على عكس المحاثات الصغيرة العادية للوحات الدوائر، تم تصميم مفاعلات الطاقة لتحمل التيارات الصناعية الكبيرة، لذلك فهي تستخدم ملفات سميكة معزولة وقلوب حديدية قوية لتقليل فقدان الحرارة والضوضاء.

يحتوي هذا النوع من المفاعلات ثلاثية الطور على سيناريوهين للتطبيق السائد. أولاً، يمكن أن يكون بمثابة مفاعل متسلسل لخزانات تعويض الطاقة التفاعلية، المتطابقة مع مكثفات الطاقة لقمع التشوه التوافقي ومنع الرنين في شبكة الطاقة. ثانيًا، يعمل كمفاعل إدخال أو إخراج لمحولات التردد ومحركات المؤازرة، مما يعمل على تسهيل نبضات التيار الحادة، وتصفية التداخل عالي التردد، وحماية العاكسون والمحركات من ارتفاع الجهد.

تعتبر التوافقيات الناتجة عن الأحمال ذات التردد المتغير مشكلة شائعة في المصانع الحديثة. وبدون المفاعلات، سيؤدي التيار المشوه إلى تسخين الكابلات، وإتلاف المكثفات، والتداخل مع الأجهزة الحساسة القريبة. ومن خلال إضافة معاوقة حثية يمكن التحكم فيها، يمتص المفاعل المكونات التوافقية ويثبت شكل موجة الطاقة. كما أنه يحد من تدفق التيار عند تشغيل المكثفات، مما يتجنب الزيادات المفاجئة التي تؤدي إلى انقطاع قاطع الدائرة.

تم تصميم التصميم الهيكلي للتركيب الصناعي. تم حفر القاعدة مسبقًا بفتحات تثبيت للتثبيت الآمن داخل الخزانات الكهربائية. تمنع فواصل العزل بين الملفات حدوث دوائر قصيرة من مرحلة إلى مرحلة، ويوفر الطلاء العازل الموجود على اللفات حماية عازلة في ظل التشغيل المستمر.

تعد المفاعلات الكهربائية ضرورية لإدارة موثوقة لجودة الطاقة. أنها لا تستهلك كميات كبيرة من الطاقة النشطة؛ وبدلاً من ذلك، فإنها تنظم الطاقة التفاعلية وتصفي الاضطرابات بتكلفة منخفضة للطاقة. يمكنك العثور عليها في محطات الطاقة الكهروضوئية، وخطوط إنتاج الأتمتة الصناعية، وأنظمة التحكم في مضخة المياه والمروحة، وخزائن توزيع الطاقة الكاملة. مع استمرار توسع تطبيقات إلكترونيات الطاقة، تظل المفاعلات ثلاثية الطور مثل هذه حلاً بسيطًا ودائمًا وفعالاً من حيث التكلفة للحفاظ على استقرار الشبكة وحماية المعدات الكهربائية القيمة.
