ما هو المحول الحالي التسلسل الصفري؟

محول التيار التسلسلي الصفري (محول تيار التوازن الأساسي، CBCT)، المعروف أيضًا باسم محول تيار التوازن الأساسي أو محول التيار المتبقي، هو جهاز استشعار خاص يستخدم على نطاق واسع في أنظمة توزيع الطاقة لحماية الأعطال الأرضية والتسرب. على عكس محولات التيار العادية التي تقيس تيار الحمل أحادي الطور، يركز هذا الجهاز على اكتشاف المجموع المتجهي لجميع التيارات التي تمر عبر قلبه المغناطيسي الحلقي.

يعتمد مبدأ عملها على توازن التيار المتردد ثلاثي الطور. في ظل ظروف العمل العادية مع أحمال متوازنة ثلاثية الطور، فإن مجموع تيارات الطور A والمرحلة B والمرحلة C يساوي الصفر. إن التدفقات المغناطيسية الناتجة عن كل تيار طور تقابل بعضها البعض بشكل كامل داخل قلب الحلقة المغلقة، لذلك لن يتم إخراج أي إشارة تيار من الملف الثانوي. في حالة حدوث تلف في العزل أو تقادم الكابل أو حوادث الصدمات الكهربائية، فإن جزءًا من التيار يتدفق إلى الأرض بدلاً من العودة عبر الأسلاك المحايدة. يظهر تيار متبقي غير متوازن ويخلق تدفقًا مغناطيسيًا صافيًا في القلب. سيقوم الملف الثانوي بعد ذلك بإنتاج إشارة تيار ضعيفة متناسبة وإرسالها إلى مرحلات الحماية أو قواطع الدائرة المطابقة.

يتضمن الهيكل الرئيسي لمحول التيار التسلسلي الصفري ثلاثة أجزاء أساسية. الأول هو قلب مغناطيسي حلقي مغلق. تُستخدم نوى السبائك البلورية النانوية في سيناريوهات عالية الحساسية للكشف عن تيارات التسرب الصغيرة من أجل السلامة الشخصية، بينما يتم اختيار نوى الفولاذ السيليكوني للكشف عن الأعطال الأرضية الكبيرة في أنظمة الجهد المتوسط. الجزء الثاني عبارة عن ملف نحاسي ثانوي ملفوف بالتساوي. يجب ألا يترك المستخدمون الدائرة الثانوية مفتوحة مطلقًا، حيث سيؤدي ذلك إلى إنتاج جهد كهربائي عالي خطير وتلف المعدات ذات الصلة. الجزء الثالث عبارة عن غلاف بلاستيكي معزول بدرجات مختلفة مقاومة للماء والغبار للتركيب الداخلي أو الخارجي.

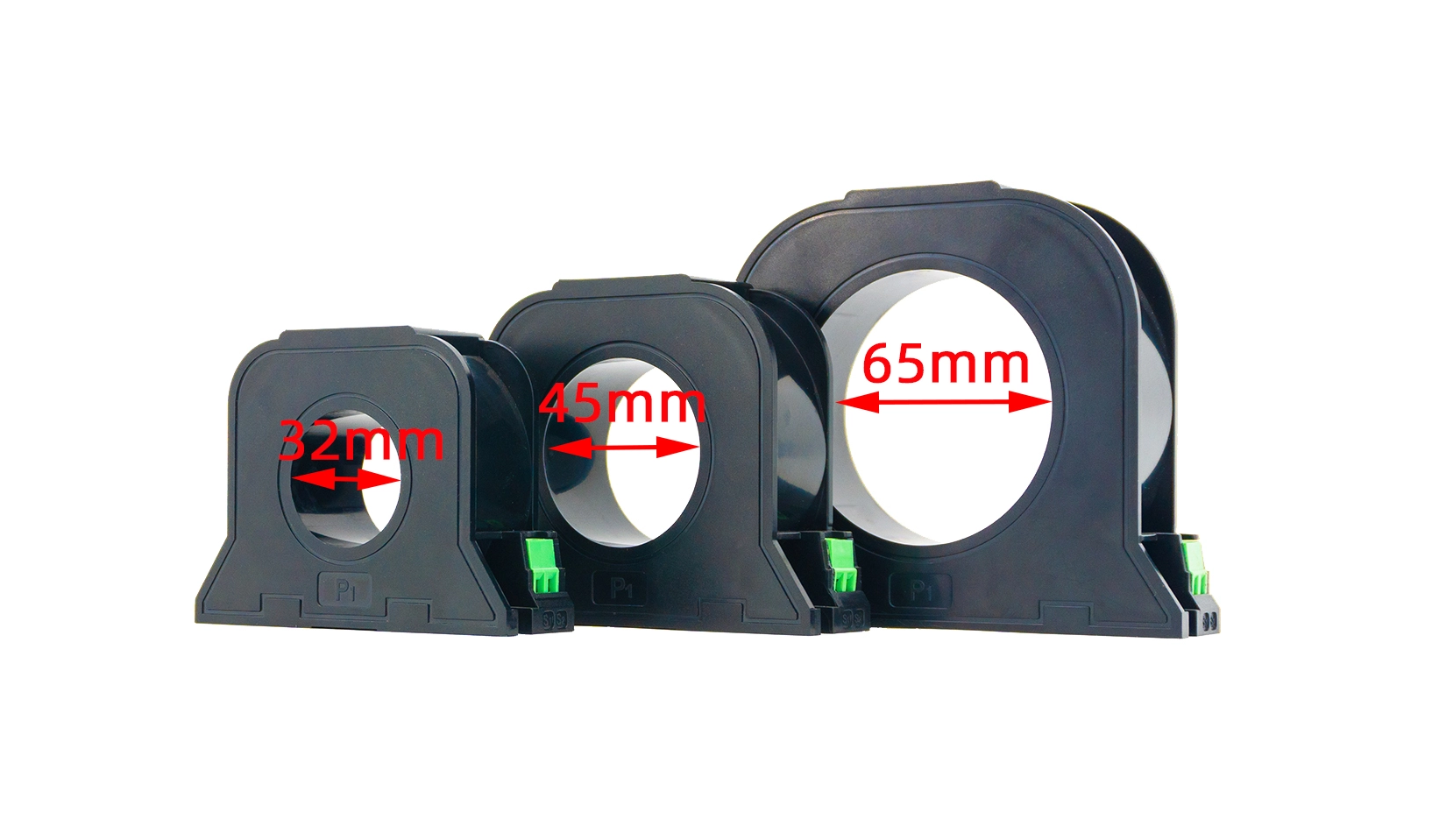

يحتوي هذا الجهاز على تصنيفات عملية متعددة حسب الهيكل والاستخدام. توفر أنواع الحلقات المتكاملة دقة قياس عالية لخزانات الطاقة الجديدة، بينما تسمح الأنواع المفتوحة المقسمة بالتركيب المريح على الكابلات النهائية دون قطع الأسلاك. تخدم نماذج الجهد المنخفض المباني السكنية وأكوام الشحن والمعدات الكهروضوئية، وتعمل إصدارات الجهد المتوسط ​​مع حماية مرحل شبكة الطاقة 10 كيلو فولت.

تلعب محولات التيار ذات التسلسل الصفري دورًا لا يمكن الاستغناء عنه في السلامة الكهربائية. في صناديق التوزيع السكنية، تتعاون هذه الأجهزة مع أجهزة التيار المتبقي لقطع الطاقة خلال أجزاء من الثانية بمجرد حدوث تسرب تيار بمقدار 30 مللي أمبير لمنع حدوث صدمة كهربائية قاتلة. في الورش الصناعية، يقومون بمراقبة أخطاء لف المحركات لتجنب احتراق المعدات. بالنسبة لمنشآت الطاقة الجديدة مثل أكوام الشحن وصناديق التجميع الكهروضوئية، فإنها تتتبع بشكل مستمر ظروف عزل الكابلات لتقليل مخاطر الحريق.

يؤثر التثبيت الصحيح بشكل مباشر على أداء الكشف. يجب أن تمر جميع الأسلاك الحية بما في ذلك ثلاث مراحل والخط المحايد عبر المركز الأساسي معًا، بينما يحتاج السلك الأرضي الواقي إلى تجاوز الحلقة لتجنب إزاحة الإشارة. يُقترح استخدام الأسلاك الملتوية المحمية للاتصال الثانوي لمقاومة التداخل الكهرومغناطيسي من العاكسات والموصلات.

باختصار، تعمل محولات التيار ذات التسلسل الصفري بمثابة مستشعر الخط الأمامي للحماية من الأعطال الأرضية. فهي تلتقط إشارات تسرب غير طبيعية صغيرة لا يمكن العثور عليها بواسطة معدات قياس التيار العادية، مما يوفر حماية فعالة لمعدات الطاقة والممتلكات والسلامة الشخصية في أنظمة الطاقة المدنية والصناعية وأنظمة الطاقة الجديدة.
