ميزات المنتج
* بنية منفصلة ، سهلة التثبيت وسهلة التشغيل.
* يمكن تقسيم النواة الحديدية ، والدقة عالية والدائرة المغناطيسية صغيرة.
* للقياس الحالي ومراقبة وحماية الخطوط والمعدات.
* النوافذ الداخلية كبيرة ويمكن أن تمر عبر المشابك أو الكابلات أو قضبان التوصيل.
تطبيق المنتج
تُستخدم أجهزة CT الأساسية المقسمة بشكل شائع في عمليات تدقيق الطاقة ومراقبة الأحمال وتحليل جودة الطاقة والأتمتة الصناعية. يتم اعتمادها على نطاق واسع في المباني التجارية ومراكز البيانات والمصانع وأنظمة الطاقة المتجددة نظرًا لقدرتها على إجراء قياس تيار غير تدخلي.
تحميل ورقة الحجم
معلمات المنتج
حدود | رمز | مؤشر |
تصنيف المدخلات الحالية | In | 100 أمبير ~ 5000 أمبير |
تصنيف الانتاج الحالي | آيو | 1A ، 5A |
الحمل المقدر | رل | 1VA ~ 30VA |
فئة الدقة | ρ | 0.5، 1.0، 1.5 فئة |
التيار الحراري قصير المدى | － | 20 × في |
تحمل الجهد | VD | 3000 فولت تيار متردد/1 دقيقة |
مقاومة العزل | － | ≥1000MΩ/500 فولت تيار متردد |
درجة حرارة التشغيل | تا | -25 ℃ ~ +75 ℃ |
الرطوبة البيئية | － | ≤85 ٪ |
تردد العملية | f | 50 ~ 60Hz |
القيمة النموذجية والبعد
يكتب | مواصفة | الحمل المقدر (VA) | الأبعاد (مم) | حجم الثقب (مم) | |||||
0.5 فئة | 1.0 فئة | 1.5 فئة | W | H | D | A | E | ||
TRDP-30*20 | 100A/5A | - | - | 1.5 | 90 | 114 | 40 | 22 | 32 |
150A/5A | - | - | 2 | ||||||
200A/5A | - | 1.5 | 2.5 | ||||||
250A/5A | - | 1.5 | 3.75 | ||||||
300A/5A | 1.5 | 3.75 | 5 | ||||||
400A/5A | 2.5 | 5 | 10 | ||||||
TRDP-60*40 | 200A/5A | - | 1.5 | 2.5 | 114 | 140 | 36 | 42 | 62 |
300A/5A | 1.5 | 2.5 | 2 | ||||||
400A/5A | 1.5 | 2.5 | 2 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*50 | 250A/5A | 1 | 1.5 | 3.75 | 122 | 160 | 40 | 52 | 82 |
300A/5A | 1.5 | 2.5 | 5 | ||||||
400A/5A | 1.5 | 2.5 | 5 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*80 | 250A/5A | 1 | 2 | 4 | 144 | 160 | 36 | 82 | 82 |
300A/5A | 1.5 | 2.5 | 5 | ||||||
400A/5A | 1.5 | 2.5 | 5 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
يكتب | مواصفة | الحمل المقدر (VA) | الأبعاد (مم) | حجم الثقب (مم) | |||||
0.5 فئة | 1.0 فئة | 1.5 فئة | W | H | D | A | E | ||
TRDP-100*50 | 500A/5A | 2.5 | 5 | 15 | 144 | 190 | 48 | 52 | 102 |
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250A/5A | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
TRDP-120*80 | 500A/5A | - | 4 | 12.5 | 152 | 200 | 40 | 82 | 122 |
600A/5A | - | 5 | 15 | ||||||
750A/5A | 2.5 | 6 | 17.5 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250A/5A | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
| 1000A/5A | 10 | 15 | 20 | ||||||
| TRDP-140*60 | 1500A/5A | 15 | 20 | 25 | 164 | 234 | 52 | 62 | 122 |
| 2000a/5a | 15 | 20 | 25 | ||||||
| 2500A/5A | 15 | 20 | 25 | ||||||
| 3000A/5A | 20 | 25 | 30 | ||||||
| 4000A/5A | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||
| TRDP-160*80 | 1000A/5A | 10 | 15 | 20 | 184 | 254 | 52 | 82 | 162 |
| 1500A/5A | 15 | 20 | 25 | ||||||
| 2000a/5a | 15 | 20 | 25 | ||||||
| 2500A/5A | 15 | 20 | 25 | ||||||
| 3000A/5A | 20 | 25 | 30 | ||||||
| 4000A/5A | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||
Dimensions

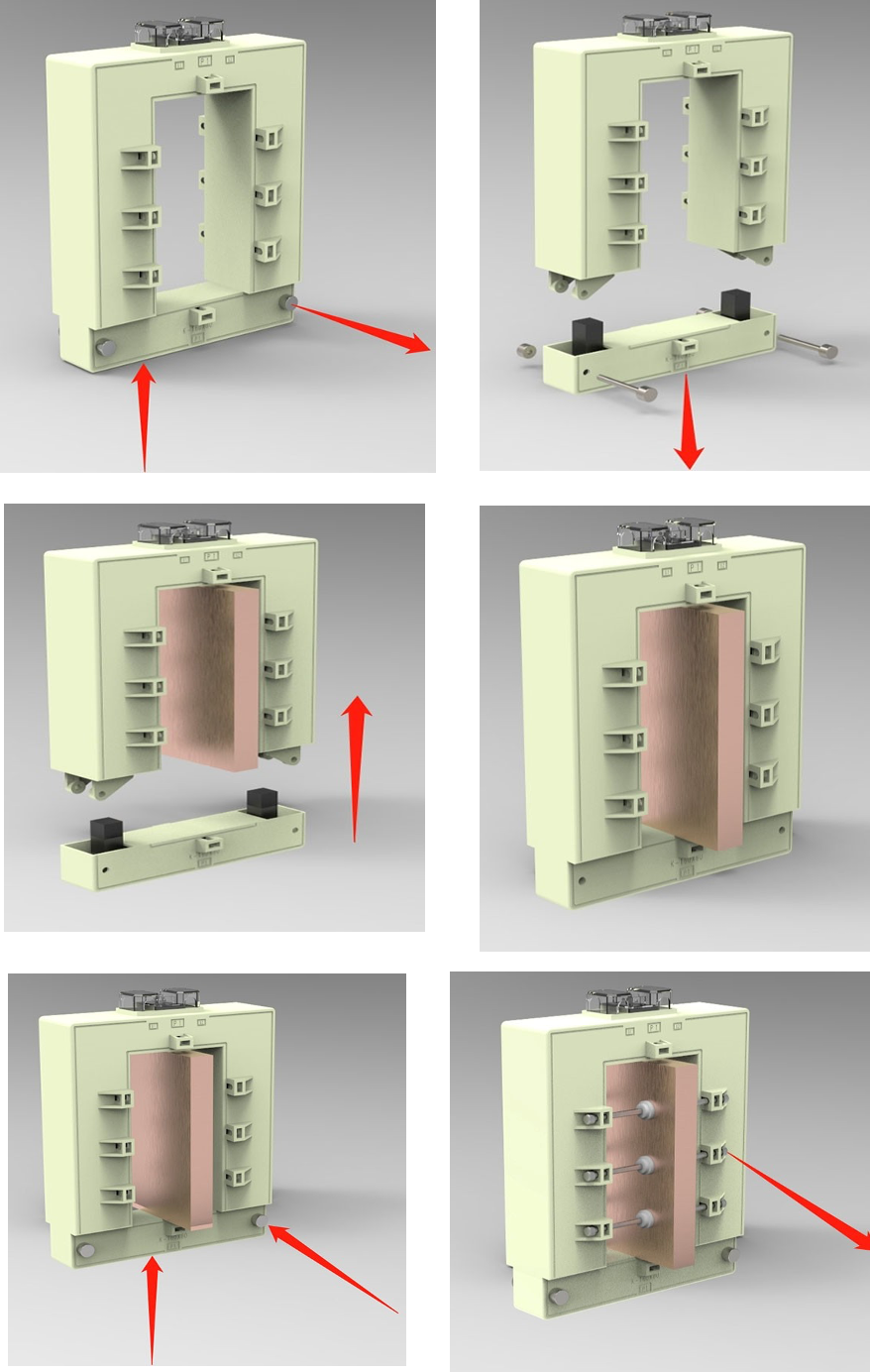

مبدأ التثبيت
* قبل تركيب محول التيار المفتوح يجب توصيله بالعداد الكهربائي (أو أي جهاز قياس آخر) مرتين للتأكد من عدم فتح المحول الثانوي.
* وضع جميع محولات التيار المفتوحة المتصلة بالأسلاك الثانوية في الموقع وانتظار التركيب.
* إذا كان شريط التوصيل الأساسي الموجود في الموقع عبارة عن كابل، فيمكن إجراء التثبيت؛ إذا كان شريط التوصيل الأساسي عبارة عن قضيب نحاسي، فإن التشغيل المباشر يتطلب مستوى عالٍ نسبيًا من الكفاءة للمشغل ويتطلب إجراءات حماية عزل جيدة.
* عند تثبيت المحول ، يجب ألا تسقط الأشياء الخارجية مثل الشوائب والغبار في سطح القطع في قلب الحديد ، حتى لا تؤثر على أداء المحول.
