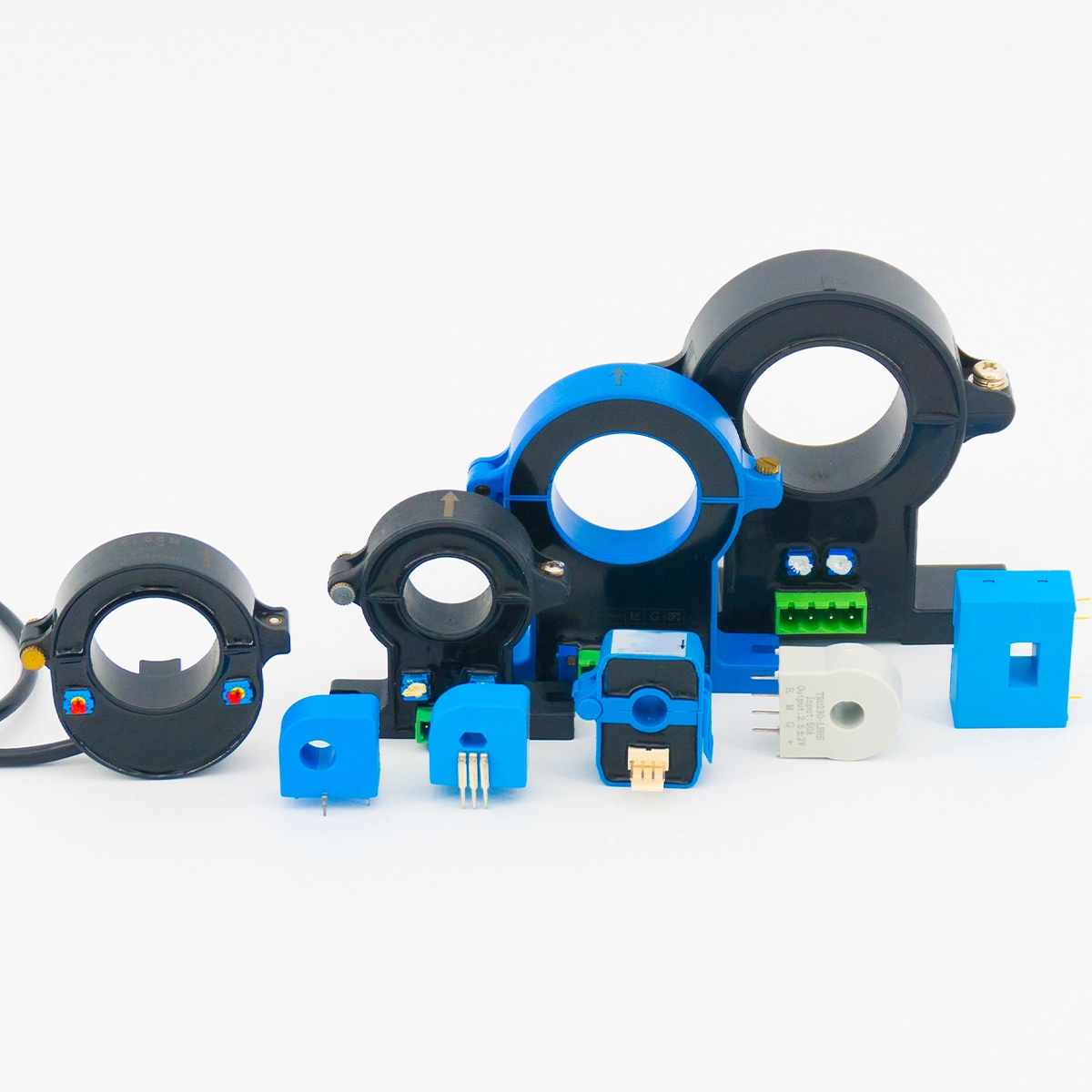

TR0203-LBH
TR
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* هيكل K/D، سهل التركيب.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
معلمات المنتج
| المواصفات: | وحدة | 20A/4V | 50A/4V | 100A/4V | |
|---|---|---|---|---|---|
| I PN | تيار الإدخال المقنن الأساسي | 20 | 50 | 100 | A |
| I P | نطاق قياس التيار الأساسي | 0-40 | 0-75 | 0-150 | A |
| V SN | جهد الخرج الثانوي | 4 | V | ||
| V C | جهد إمداد الطاقة | ±12-15(±5%) | V | ||
| I C | الاستهلاك الحالي | ＜ 10+هو | م | ||
| Vd | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε L | الخطي | ＜ 0.2 | ٪ fs | ||
| X | الدقة | TA = 25 ℃: ≤ ± 0.2 | % | ||
| V 0 | جهد الإزاحة | TA = 25 ℃: ≤ ± 0.1 | MV | ||
| V OM جهد | الإزاحة المغناطيسي | IP=0 بعد 3*I PN : ±±0.15 | MV | ||
| V OT جهد الإزاحة | درجة الحرارة الانجراف | IP=0,TA=-25-+75°C: ±±0.5 | MV/℃ | ||
| T r | زمن الاستجابة | ≤1 | μs | ||
| f | عرض النطاق الترددي (-3dB) | دي سي-100 | khz | ||
| T A | درجة حرارة العمل | -25-+75 | ℃ | ||
| درجة حرارة | التخزين | -45-+85 | ℃ | ||
أبعاد الشكل والتركيب

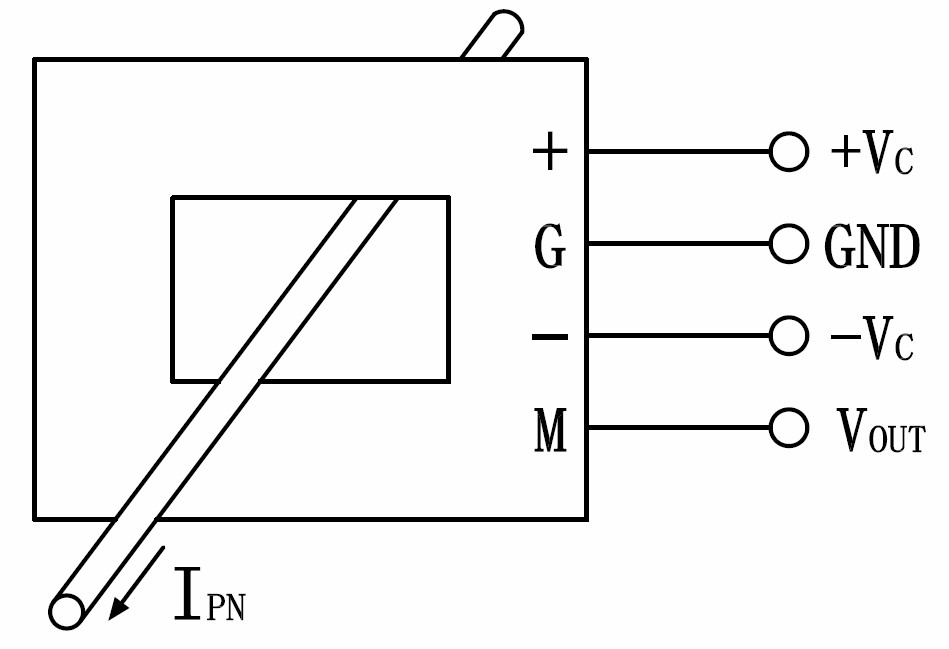

مخطط ربط الدائرة
ملحوظة:
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي.
