أنواع المحولات

المحولات هي أجهزة كهرومغناطيسية أساسية تنقل الطاقة الكهربائية بين الدوائر عن طريق الحث الكهرومغناطيسي، والذي يتم تطبيقه على نطاق واسع عبر أنظمة الطاقة والمعدات الصناعية والإلكترونيات الاستهلاكية وأجهزة الاتصالات. بناءً على تردد التشغيل والحجم والهيكل وسيناريوهات التطبيق، يتم تصنيف المحولات إلى فئات متعددة، بما في ذلك محولات الطاقة ومحولات التوزيع والمحولات الصغيرة عالية التردد، ومن بينها المحولات الصغيرة عالية التردد أصبحت مكونات أساسية لا غنى عنها في المنتجات الإلكترونية المصغرة الحديثة.

تختلف المحولات الصغيرة عالية التردد عن محولات الطاقة التقليدية منخفضة التردد المصممة لشبكات الطاقة الصناعية، وتعمل بترددات تتراوح من عدة كيلو هرتز إلى ميجا هرتز. يظل مبدأ عملها الأساسي هو الحث الكهرومغناطيسي، ومع ذلك فهي تعتمد مواد محسنة وهياكل مدمجة للتكيف مع ظروف العمل عالية التردد. يتم استبدال نوى فولاذ السيليكون التقليدية بنوى من الفريت أو نوى بلورية نانوية أو نوى من سبائك غير متبلورة. تتميز هذه المواد المغناطيسية بفقد تيار إيدي منخفض ونفاذية مغناطيسية عالية عند الترددات العالية، مما يقلل بشكل فعال من توليد الحرارة واستهلاك الطاقة، وهي ميزة رئيسية للتشغيل عالي التردد.

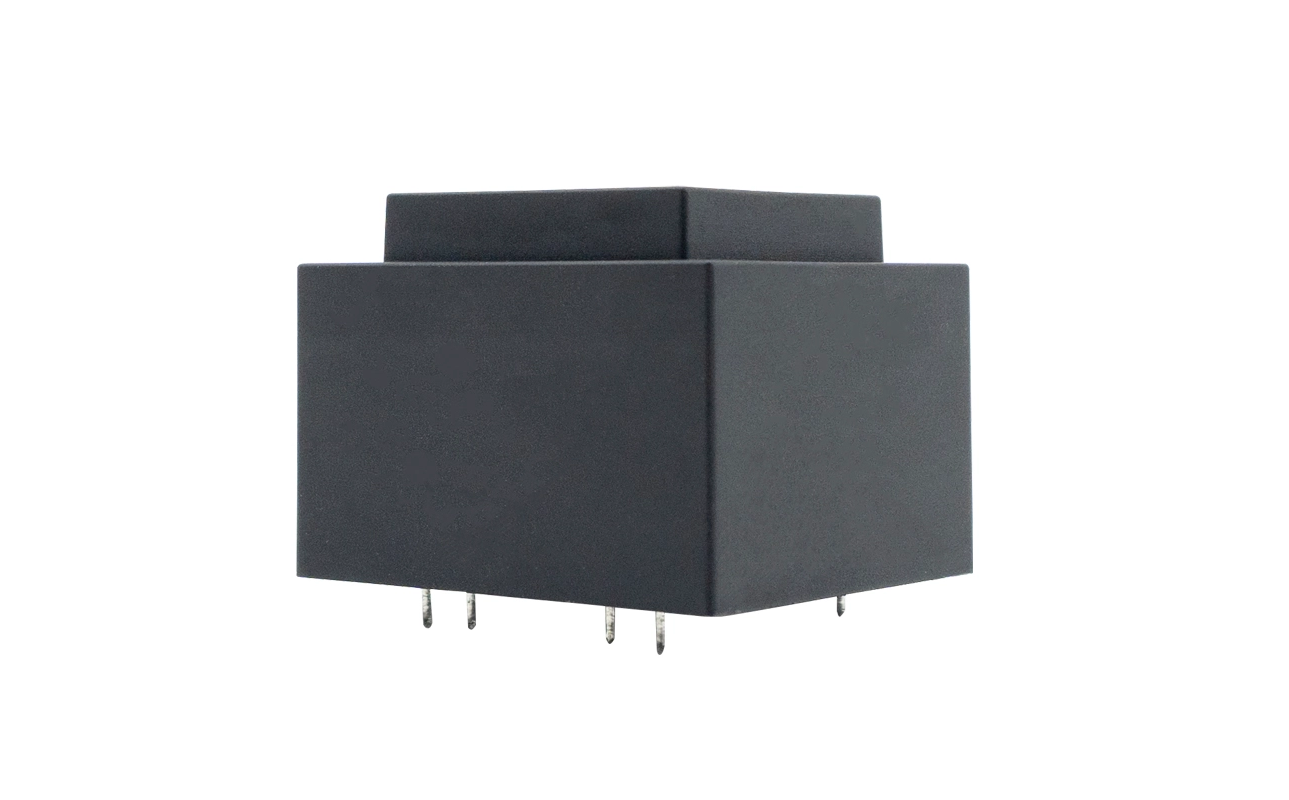

من حيث الهيكل والحجم، فإن المحولات الصغيرة عالية التردد تكون أصغر بكثير وخفيفة الوزن. إنهم يستخدمون أسلاكًا مطلية بالمينا الدقيقة لللف ويعتمدون تخطيطات لف مدمجة مثل لف المكوك واللف المستوي. الحجم الإجمالي ليس سوى جزء صغير من حجم محولات الطاقة العادية التي لها نفس تصنيف الطاقة. هذه الخاصية تجعلها مناسبة تمامًا لاتجاه تصغير الأجهزة الإلكترونية وقابليتها للنقل.
