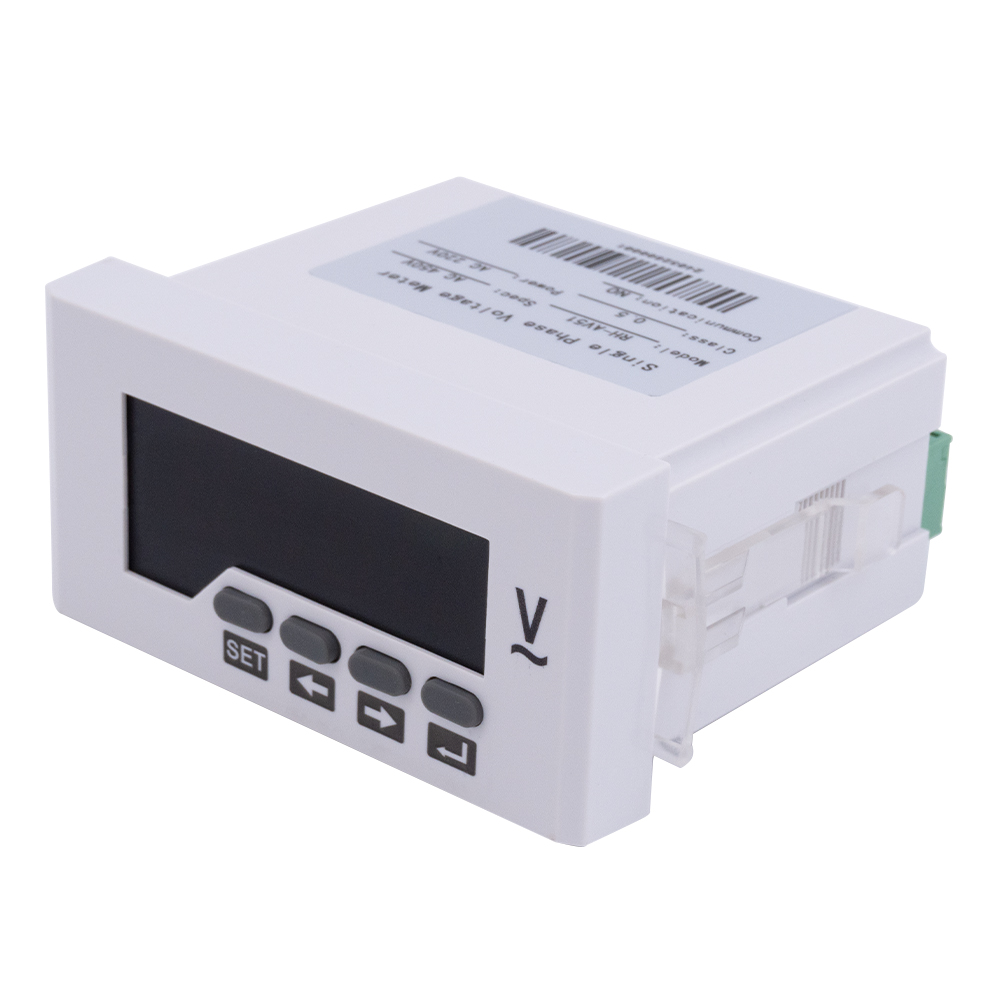

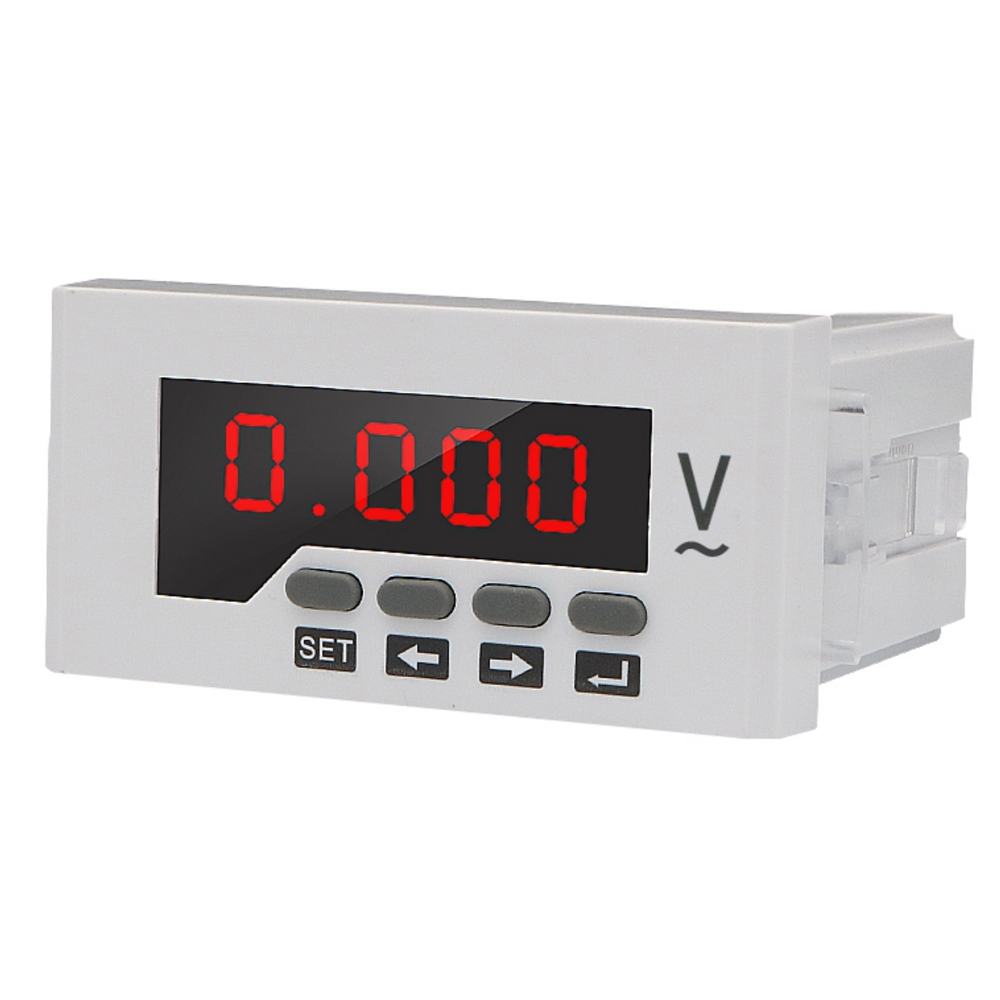

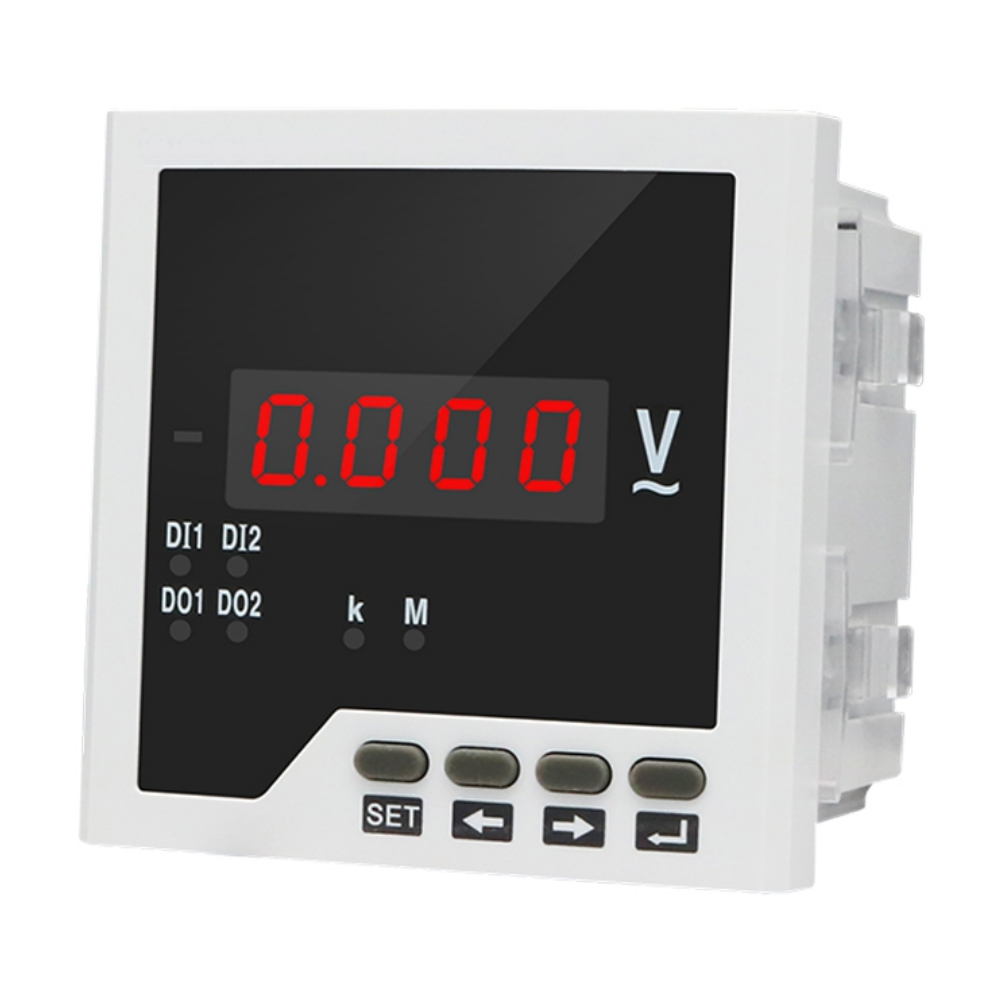

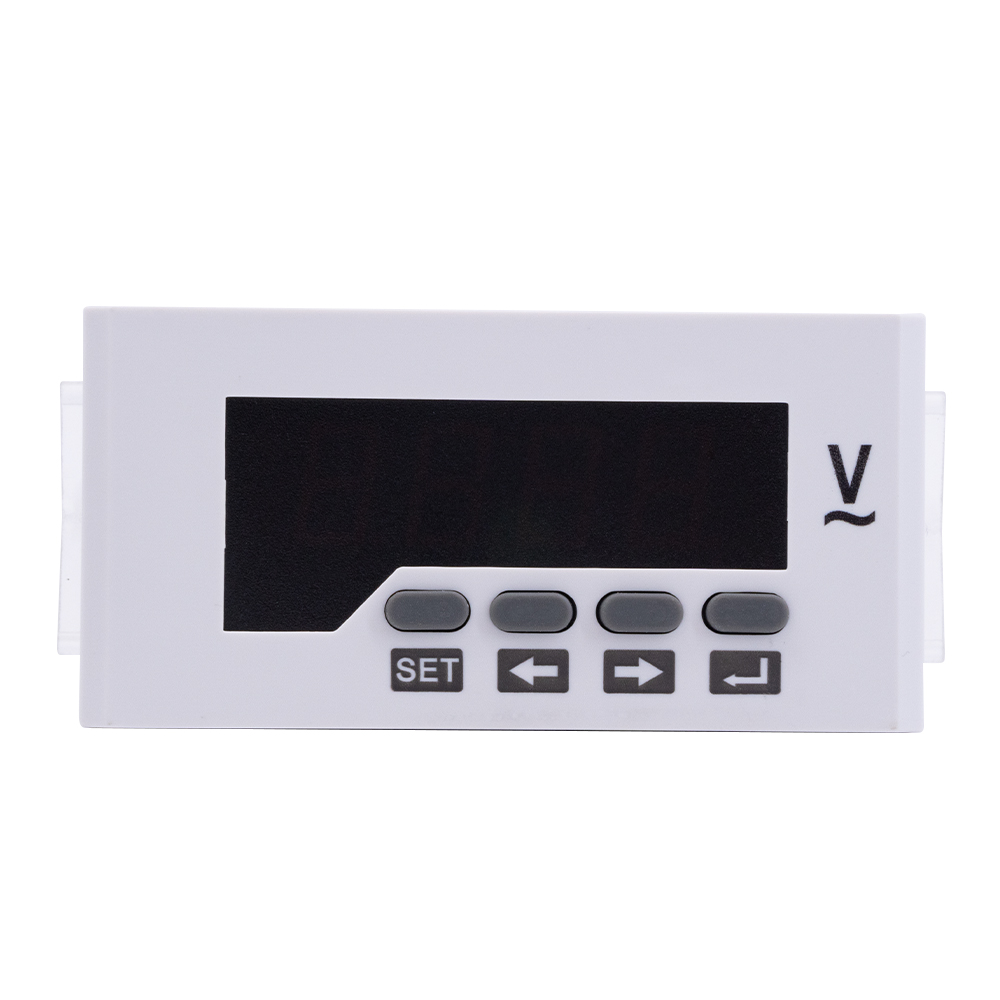

عداد طاقة الجهد الرقمي أحادي الطور من سلسلة TR

مقياس الجهد هو أداة قياس كهربائية أساسية تستخدم لتحديد فرق الجهد (الجهد) بين نقطتين في الدائرة الكهربائية. إنه يلعب دورًا حاسمًا في مراقبة واختبار وصيانة أداء وسلامة الأنظمة الكهربائية والإلكترونية. تعد أجهزة قياس الجهد أدوات أساسية للمهندسين والكهربائيين والفنيين في مختلف المجالات، بما في ذلك الأتمتة الصناعية، وتوزيع الطاقة، والطاقة المتجددة، واختبار المعدات الإلكترونية.

يعتمد مبدأ عمل مقياس الجهد على قياس انخفاض الجهد عبر أطرافه. عندما يتم توصيل جهاز القياس على التوازي مع الدائرة أو المكون قيد الاختبار، فإنه يكتشف الفرق في الجهد الكهربائي ويحوله إلى إشارة قابلة للقياس. في أجهزة قياس الجهد التناظرية، يؤدي فرق الجهد هذا إلى دفع التيار عبر آلية ملف متحرك، مما يؤدي إلى انحراف المؤشر فوق مقياس معاير. في المقابل، تستخدم أجهزة قياس الجهد الرقمية (DVMs) محولًا تناظريًا إلى رقمي (ADC) لمعالجة إشارة الإدخال وعرض قيمة الجهد رقميًا على شاشة LCD أو شاشة LED، مما يوفر دقة أعلى وسهولة القراءة.

يمكن لأجهزة قياس الجهد الحديثة قياس كل من جهد التيار المباشر (DC) والتيار المتردد (AC). وهي مصممة بنطاقات قياس واسعة، تغطي الدوائر الإلكترونية ذات الجهد المنخفض وأنظمة الطاقة الصناعية ذات الجهد العالي. تتضمن النماذج المتقدمة ميزات مثل النطاق التلقائي، وقياس RMS الحقيقي (جذر متوسط ​​المربع)، والاحتفاظ بالبيانات، وتسجيل القيمة الدنيا/القصوى، وحماية الجهد الزائد، مما يضمن التشغيل الدقيق والآمن حتى في البيئات الكهربائية المعقدة.

تتوفر عدادات الجهد في أنواع وتكوينات مختلفة. تُستخدم العدادات المثبتة على اللوحة بشكل شائع في لوحات التحكم والمولدات ولوحات توزيع الطاقة لمراقبة الجهد المستمر. تُستخدم العدادات الرقمية المحمولة أو أجهزة القياس المتعددة على نطاق واسع في الخدمة الميدانية والصيانة واستكشاف الأخطاء وإصلاحها. تُستخدم نماذج المقاعد عالية الدقة في المختبرات والمرافق البحثية لأغراض الاختبار والمعايرة.

باختصار، يعد مقياس الجهد أداة لا غنى عنها لقياس الجهد وتشخيص النظام. إن الجمع بين الدقة والموثوقية والتنوع يجعلها ضرورية لضمان التشغيل الآمن والفعال للأنظمة الكهربائية، ومنع تلف المعدات، والحفاظ على جودة الطاقة عبر مجموعة واسعة من التطبيقات.

دقة القياس

• الجهد: المستوى 0.5

إدخال الإشارة

• وضع الاتصال: مرحلة واحدة سلكين

• الفولطية المقدرة: تيار متردد 0-600 فولت/تيار مستمر 0-1000 فولت

• جهد التحميل الزائد: 1.2 مرة (تابع)، 2 مرة / ثانية (لحظية)

• استهلاك الطاقة: <1VA/المرحلة (الجهد)

• الممانعة: >300 كيلو كيو

• التردد: 45~65 هرتز أو تيار مستمر

مصدر الطاقة المساعد

•  نطاق العمل: تيار متردد 220 فولت

•  استهلاك الطاقة: <4VA

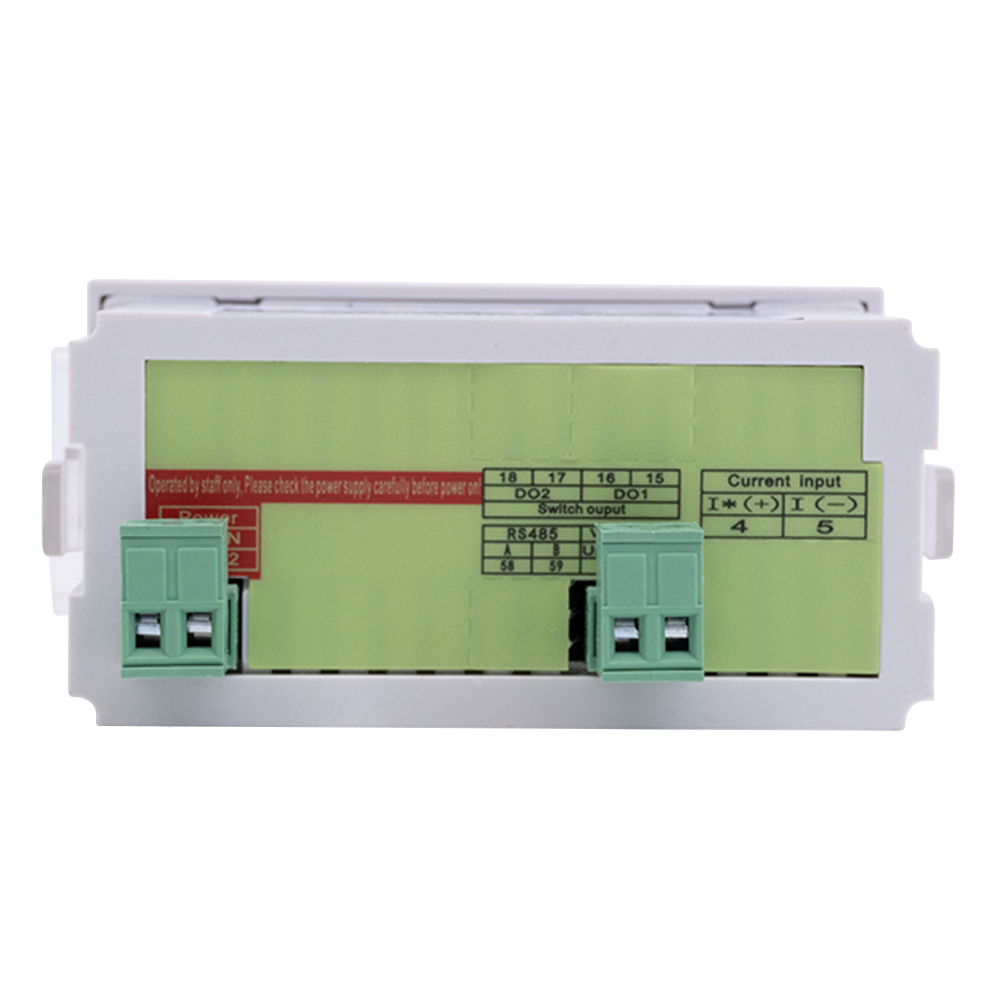

وحدة الوظيفة

• واجهة الاتصال: اتصال RS-485 أحادي الاتجاه، بروتوكول Modbus-RTU

• معدل الباود: 1200-9600 بت في الثانية، الافتراضي هو 2400 بت في الثانية

• تبديل الإدخال: طريقتان

• مخرج التبديل: طريقتان (السعة: تيار متردد 250 فولت /5 أمبير، تيار مستمر 30 فولت/5 أمبير)

• مخرجات ناقل الحركة: 1 طريقة (الخرج التناظري: 0/4-20 مللي أمبير أو 0-5/10 فولت)

يرجى ملاحظة أن ما ورد أعلاه هو وظيفتنا الاسمية، يرجى الاتصال بنا لتخصيص المنتجات الخاصة.
